Schema GAEB_DA_XML_61_3.3_2021-05_Beta.xsd

schema location:	..\GAEB_DA_XML_61_3.3_2021-05_Beta.xsd
attributeFormDefault:	unqualified
elementFormDefault:	qualified
targetNamespace:	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3

Elements	Complex types	Simple types
GAEB	tgCatalogRef	tgDate
	tgDescription	tgDecimal
	tgGAEBInfo	tgNormalizedString
	tgPrjInfo	tgNormalizedString100
	tgSpatialHierarchy	tgNormalizedString20
	tgTopologyElement	tgNormalizedString60
		tgTime
		tgUnit
		tgUnitCtgy

element GAEB

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
children	GAEBInfo PrjInfo SpatialHierarchy

element GAEB/GAEBInfo

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgGAEBInfo
properties	content  complex
children	DP Version VersDate Date Time ProgSystem ProgName Certific
annotation	documentation Informationen zum GAEB-Datenaustausch

element GAEB/PrjInfo

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgPrjInfo
properties	minOcc  0 maxOcc  1 content  complex
children	NamePrj PrjID LblPrj Description
annotation	documentation Informationen zum Projekt

element GAEB/SpatialHierarchy

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgSpatialHierarchy
properties	content  complex
children	SpatialHierarchyInfo Body
identity constraints	Name   Refer   Selector   Field(s)   Annotation unique   UniqueID      .//*   @ID   key   CatalogAlias      SpatialHierarchyInfo/CatalogDescription   @Alias   keyref   CatalogAliasRef1   CatalogAlias   .//CatalogReference   @CatalogAlias   keyref   CatalogAliasRef2   CatalogAlias   .//Expression   @CatalogAlias
annotation	documentation Raumbuch

complexType tgCatalogRef

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	TextValue NumValue DateValue
used by	elements  tgTopologyElement/BuildingElement/CatalogReference tgTopologyElement/CatalogReference
attributes	Name   Type   Use   Default   Fixed   Annotation CatalogAlias   tgNormalizedString20   required         IDRef   tgNormalizedString   required         documentation z.b. DIN277: "1.1" Z-Merkmal: ZR.14.2.102 Z-Artikel: Z.G3.34.5.23.101 Name   tgNormalizedString            documentation z.b. Z-Merkmal: Rahmenreinigungsfläche Fenster Z-Artikel: Drehkippfenster aus Kunststoff Standard SetID   tgNormalizedString            documentation Zum Gruppieren von Katalogreferenzen

attribute tgCatalogRef/@CatalogAlias

type	tgNormalizedString20
properties	use  required
facets	Kind  Value  Annotation maxLength  20

attribute tgCatalogRef/@IDRef

type	tgNormalizedString
properties	use  required
annotation	documentation z.b. DIN277: "1.1" Z-Merkmal: ZR.14.2.102 Z-Artikel: Z.G3.34.5.23.101

attribute tgCatalogRef/@Name

type	tgNormalizedString
annotation	documentation z.b. Z-Merkmal: Rahmenreinigungsfläche Fenster Z-Artikel: Drehkippfenster aus Kunststoff Standard

attribute tgCatalogRef/@SetID

type	tgNormalizedString
annotation	documentation Zum Gruppieren von Katalogreferenzen

element tgCatalogRef/TextValue

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString
properties	content  simple
annotation	documentation z.b. DIN277 "Wohnräume

element tgCatalogRef/NumValue

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
children	CatalogReference Expression
attributes	Name   Type   Use   Default   Fixed   Annotation Value   tgDecimal   required         UnitCtgy   tgUnitCtgy   required         documentation Messgröße Unit   tgUnit   required         documentation Maßeinheit

attribute tgCatalogRef/NumValue/@Value

type	tgDecimal
properties	use  required

attribute tgCatalogRef/NumValue/@UnitCtgy

type	tgUnitCtgy
properties	use  required
facets	Kind  Value  Annotation enumeration  A documentation Flächen enumeration  E documentation Arbeit enumeration  L documentation Längen enumeration  M documentation Massen enumeration  Mng documentation Mengen enumeration  P documentation Leistung enumeration  T documentation Zeiten enumeration  V documentation Volumen enumeration  W documentation Währung enumeration  oE documentation ohne Einheit
annotation	documentation Messgröße

attribute tgCatalogRef/NumValue/@Unit

type	tgUnit
properties	use  required
facets	Kind  Value  Annotation enumeration  cm2 documentation cm2 enumeration  dm2 documentation dm2 enumeration  ha documentation Hektar enumeration  km2 documentation km2 enumeration  m2 documentation m2 enumeration  mm2 documentation mm2 enumeration  sq ft documentation square feet enumeration  sq in documentation square inches enumeration  sq mi documentation square miles enumeration  sq ya documentation square yards enumeration  Btu documentation British thermal unit enumeration  J documentation Joule enumeration  kgm2/s2 documentation kgm2/s2 enumeration  kJ documentation kJoule enumeration  kWh documentation Kilowattstunde enumeration  Nm documentation Newton * Meter enumeration  Ws documentation Watt * Sekunde enumeration  cm documentation cm enumeration  dm documentation Dezimeter enumeration  ft documentation foot enumeration  in documentation inch enumeration  km documentation km enumeration  m documentation m enumeration  mile documentation Meile enumeration  mm documentation mm enumeration  sm documentation Seemeile enumeration  yd documentation yard enumeration  Zoll documentation Zoll enumeration  g documentation g enumeration  kg documentation kg enumeration  t documentation t enumeration  Dtzd documentation Dutzend enumeration  St documentation Stück enumeration  C documentation Coulomb enumeration  J/s documentation Joule/Sek. enumeration  Nm/s documentation Newton * Meter/Sek. enumeration  PS documentation PS enumeration  VA documentation Volt * Ampere enumeration  W documentation Watt enumeration  kW documentation Kilowatt enumeration  kgm2/s3 documentation Leistung enumeration  a documentation a enumeration  d documentation d enumeration  h documentation h enumeration  Mt documentation Monat enumeration  min documentation min enumeration  s documentation s enumeration  Wo documentation Woche enumeration  cm3 documentation cm3 enumeration  l documentation Liter enumeration  m3 documentation m3 enumeration  mm3 documentation mm3 enumeration  CENT documentation CENT enumeration  EUR documentation Euro enumeration  oE documentation ohne Einheit enumeration  psch documentation pauschal
annotation	documentation Maßeinheit

element tgCatalogRef/NumValue/CatalogReference

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
attributes	Name   Type   Use   Default   Fixed   Annotation CatalogAlias   tgNormalizedString20            IDRef   tgNormalizedString   required

attribute tgCatalogRef/NumValue/CatalogReference/@CatalogAlias

type	tgNormalizedString20
facets	Kind  Value  Annotation maxLength  20

attribute tgCatalogRef/NumValue/CatalogReference/@IDRef

type	tgNormalizedString
properties	use  required

element tgCatalogRef/NumValue/Expression

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
children	Line
attributes	Name   Type   Use   Default   Fixed   Annotation CatalogAlias   tgNormalizedString20
annotation	documentation Formel

attribute tgCatalogRef/NumValue/Expression/@CatalogAlias

type	tgNormalizedString20
facets	Kind  Value  Annotation maxLength  20

element tgCatalogRef/NumValue/Expression/Line

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString
properties	minOcc  1 maxOcc  unbounded content  simple

element tgCatalogRef/DateValue

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDate
properties	content  simple

complexType tgDescription

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	Line
used by	elements  tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/Description tgTopologyElement/Description tgTopologyElement/BuildingElement/Description tgPrjInfo/Description

element tgDescription/Line

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString
properties	minOcc  1 maxOcc  unbounded content  simple
annotation	documentation Zeile der mehrzeiligen Bezeichnung

complexType tgGAEBInfo

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	DP Version VersDate Date Time ProgSystem ProgName Certific
used by	element  GAEB/GAEBInfo
annotation	documentation Informationen zum GAEB-Datenaustausch

element tgGAEBInfo/DP

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	content  simple
facets	Kind  Value  Annotation enumeration  61 documentation Nachtrag
annotation	documentation GAEB-Datenaustauschphase

element tgGAEBInfo/Version

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	content  simple
facets	Kind  Value  Annotation enumeration  3.3
annotation	documentation Version des GAEB DA XML

element tgGAEBInfo/VersDate

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	content  simple
facets	Kind  Value  Annotation enumeration  2021-05
annotation	documentation Datum der Ausgabe der GAEB-DA-XML  Schnittstellendefinition

element tgGAEBInfo/Date

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDate
properties	content  simple
annotation	documentation Datum

element tgGAEBInfo/Time

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgTime
properties	minOcc  0 maxOcc  1 content  simple
annotation	documentation Erstellungszeit der Datenaustauschdatei

element tgGAEBInfo/ProgSystem

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString60
properties	minOcc  0 maxOcc  1 content  simple
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Programmsystem

element tgGAEBInfo/ProgName

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString60
properties	minOcc  0 maxOcc  1 content  simple
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Umsetzprogramm

element tgGAEBInfo/Certific

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	minOcc  0 maxOcc  1 content  simple
facets	Kind  Value  Annotation enumeration  Available
annotation	documentation Pruefzertifikat der benutzten Version GAEB DA XML liegt vor

complexType tgPrjInfo

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	NamePrj PrjID LblPrj Description
used by	element  GAEB/PrjInfo
annotation	documentation Informationen zum Projekt

element tgPrjInfo/NamePrj

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString60
properties	content  simple
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Projektname

element tgPrjInfo/PrjID

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString
properties	minOcc  0 maxOcc  1 content  simple

element tgPrjInfo/LblPrj

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgNormalizedString100
properties	minOcc  0 maxOcc  1 content  simple
facets	Kind  Value  Annotation maxLength  100
annotation	documentation einzeilige Bezeichnung des Projektes

element tgPrjInfo/Description

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDescription
properties	content  complex
children	Line
annotation	documentation mehrzeilige Bezeichnung des Projektes

complexType tgSpatialHierarchy

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	SpatialHierarchyInfo Body
used by	element  GAEB/SpatialHierarchy
annotation	documentation Raumbuch

element tgSpatialHierarchy/SpatialHierarchyInfo

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
children	Topology CatalogDescription
annotation	documentation Kopfdaten zum Raumbuch

element tgSpatialHierarchy/SpatialHierarchyInfo/Topology

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	minOcc  1 maxOcc  10 content  complex
attributes	Name   Type   Use   Default   Fixed   Annotation Group   derived by: tgNormalizedString   required         CompositionType   derived by: tgNormalizedString   required
annotation	documentation Gliederungsebene

attribute tgSpatialHierarchy/SpatialHierarchyInfo/Topology/@Group

type	restriction of tgNormalizedString
properties	use  required
facets	Kind  Value  Annotation enumeration  Site enumeration  Building enumeration  BuildingStorey enumeration  Space

attribute tgSpatialHierarchy/SpatialHierarchyInfo/Topology/@CompositionType

type	restriction of tgNormalizedString
properties	use  required
facets	Kind  Value  Annotation enumeration  Complex enumeration  Element enumeration  Partial

element tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	minOcc  0 maxOcc  unbounded content  complex
children	Description
attributes	Name   Type   Use   Default   Fixed   Annotation Alias   tgNormalizedString20   required         documentation Kürzel für Katalog,  innerhalb des Xml Dokumentes CatalogType   derived by: tgNormalizedString   required         documentation Enumeration ID   tgNormalizedString   required         documentation Global ID Code   tgNormalizedString20   required         documentation Von Benutzer lesbar Name   tgNormalizedString60   required         documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene
annotation	documentation Metadaten für Kataloge, auf die in der Raumbuchinstanz (Body) verwiesen werden kann

attribute tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Alias

type	tgNormalizedString20
properties	use  required
facets	Kind  Value  Annotation maxLength  20
annotation	documentation Kürzel für Katalog,  innerhalb des Xml Dokumentes

attribute tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@CatalogType

type	restriction of tgNormalizedString
properties	use  required
facets	Kind  Value  Annotation enumeration  SpatialHierarchy enumeration  DBD-KE enumeration  DBD-KK enumeration  STLB-Bau enumeration  DIN 276-1 enumeration  DIN 277-2 enumeration  Z-Merkmal enumeration  Z-Artikel enumeration  UserDefined
annotation	documentation Enumeration

attribute tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@ID

type	tgNormalizedString
properties	use  required
annotation	documentation Global ID

attribute tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Code

type	tgNormalizedString20
properties	use  required
facets	Kind  Value  Annotation maxLength  20
annotation	documentation Von Benutzer lesbar

attribute tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Name

type	tgNormalizedString60
properties	use  required
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene

element tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/Description

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDescription
properties	content  complex
children	Line

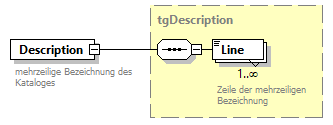

annotation	documentation mehrzeilige Bezeichnung des Kataloges

element tgSpatialHierarchy/Body

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	content  complex
children	TopologyElement
identity constraints	Name   Refer   Selector   Field(s)   Annotation unique   UniqueEbeneCode1      TopologyElement   @Code
annotation	documentation Instanzdaten zum Raumbuch

element tgSpatialHierarchy/Body/TopologyElement

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgTopologyElement
properties	minOcc  0 maxOcc  unbounded content  complex
children	Description BuildingElement CatalogReference TopologyElement
attributes	Name   Type   Use   Default   Fixed   Annotation ID   tgNormalizedString   required         documentation Global ID IFC: GlobalId Code   tgNormalizedString20   required         documentation Von Benutzer eingegeben, eindeutig auf Hierarchieebene IFC: Name (255) Name   tgNormalizedString60   required         documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene IFC: LongName (255)
identity constraints	Name   Refer   Selector   Field(s)   Annotation unique   UniqueEbeneCode2      TopologyElement   @Code
annotation	documentation Ebene

complexType tgTopologyElement

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
children	Description BuildingElement CatalogReference TopologyElement
used by	elements  tgSpatialHierarchy/Body/TopologyElement tgTopologyElement/TopologyElement
attributes	Name   Type   Use   Default   Fixed   Annotation ID   tgNormalizedString   required         documentation Global ID IFC: GlobalId Code   tgNormalizedString20   required         documentation Von Benutzer eingegeben, eindeutig auf Hierarchieebene IFC: Name (255) Name   tgNormalizedString60   required         documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene IFC: LongName (255)

attribute tgTopologyElement/@ID

type	tgNormalizedString
properties	use  required
annotation	documentation Global ID IFC: GlobalId

attribute tgTopologyElement/@Code

type	tgNormalizedString20
properties	use  required
facets	Kind  Value  Annotation maxLength  20
annotation	documentation Von Benutzer eingegeben, eindeutig auf Hierarchieebene IFC: Name (255)

attribute tgTopologyElement/@Name

type	tgNormalizedString60
properties	use  required
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene IFC: LongName (255)

element tgTopologyElement/Description

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDescription
properties	minOcc  0 maxOcc  1 content  complex
children	Line
annotation	documentation mehrzeilige Bezeichnung der Ebenene entspricht der C: Description in IFC

element tgTopologyElement/BuildingElement

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
properties	minOcc  0 maxOcc  unbounded content  complex
children	Description CatalogReference
attributes	Name   Type   Use   Default   Fixed   Annotation BuildingElementType   derived by: tgNormalizedString   required         documentation IFC Elementbezeichnung, z.B. ifcDoor ID   tgNormalizedString   required         documentation Global ID IFC: GlobalId Name   tgNormalizedString60   required         documentation Von Benutzer eingegeben, IFC: Name (255) Material   derived by: tgNormalizedString
annotation	documentation Bauteil/Ausstatung z.b. Wände, Tische, Stutzen, Fenster, Türen, Dosen

attribute tgTopologyElement/BuildingElement/@BuildingElementType

type	restriction of tgNormalizedString
properties	use  required
facets	Kind  Value  Annotation enumeration  IfcBeam enumeration  IfcBuildingElementProxy enumeration  IfcChimney enumeration  IfcColumn enumeration  IfcCovering_Flooring enumeration  IfcCovering_Ceiling enumeration  IfcCovering_Cladding enumeration  IfcCovering_Roofing enumeration  IfcCurtainWall enumeration  IfcDoor enumeration  IfcFooting enumeration  IfcRailing enumeration  IfcRamp enumeration  IfcRampFlight enumeration  IfcRoof enumeration  IfcShadingDevice enumeration  IfcSlab_Baseslab enumeration  IfcSlab_Floor enumeration  IfcSlab_Roof enumeration  IfcSlab_Landing enumeration  IfcStair enumeration  IfcStairFlight enumeration  IfcWall enumeration  IfcWindow enumeration  IfcOpeningElement enumeration  IfcFurniture enumeration  IfcAirToAirHeatRecovery enumeration  IfcBoiler enumeration  IfcBurner enumeration  IfcChiller enumeration  IfcCoil enumeration  IfcCondenser enumeration  IfcCooledBeam enumeration  IfcCoolingTower enumeration  IfcElectricGenerator enumeration  IfcElectricMotor enumeration  IfcEngine enumeration  IfcEvaporativeCooler enumeration  IfcEvaporator enumeration  IfcHeatExchanger enumeration  IfcHumidifier enumeration  IfcMotorConnection enumeration  IfcSolarDevice enumeration  IfcTransformer enumeration  IfcTubeBundle enumeration  IfcUnitaryEquipment enumeration  IfcAirTerminalBox enumeration  IfcDamper enumeration  IfcElectricDistributionBoard enumeration  IfcElectricTimeControl enumeration  IfcFlowMeter enumeration  IfcProtectiveDevice enumeration  IfcSwitchingDevice enumeration  IfcValve enumeration  IfcCableCarrierFitting enumeration  IfcCableFitting enumeration  IfcDuctFitting enumeration  IfcJunctionBox enumeration  IfcPipeFitting enumeration  IfcCompressor enumeration  IfcFan enumeration  IfcPump enumeration  IfcCableCarrierSegment enumeration  IfcCableSegment enumeration  IfcDuctSegment enumeration  IfcPipeSegment enumeration  IfcElectricFlowStorageDevice enumeration  IfcTank enumeration  IfcAirTerminal enumeration  IfcAudioVisualAppliance enumeration  IfcCommunicationsAppliance enumeration  IfcElectricAppliance enumeration  IfcFireSuppressionTerminal enumeration  IfcLamp enumeration  IfcLightFixture enumeration  IfcMedicalDevice enumeration  IfcOutlet enumeration  IfcSanitaryTerminal enumeration  IfcSpaceHeater enumeration  IfcStackTerminal enumeration  IfcWasteTerminal enumeration  IfcDuctSilencer enumeration  IfcFilter enumeration  IfcInterceptor enumeration  IfcActuator_Electricactuator enumeration  IfcActuator_Handoperatedactuator enumeration  IfcActuator_Hydraulicactuator enumeration  IfcActuator_Pneumaticactuator enumeration  IfcActuator_Thermostaticactuator enumeration  IfcActuator_Notdefined enumeration  IfcAlarm_Bell enumeration  IfcAlarm_Breakglassbutton enumeration  IfcAlarm_Light enumeration  IfcAlarm_Manualpullbox enumeration  IfcAlarm_Siren enumeration  IfcAlarm_Whistle enumeration  IfcAlarm_Notdefined enumeration  IfcController_Floating enumeration  IfcController_Programmable enumeration  IfcController_Proportional enumeration  IfcController_Multiposition enumeration  IfcController_Twoposition enumeration  IfcController_Notdefined enumeration  IfcFlowInstrument_Pressuregauge enumeration  IfcFlowInstrument_Thermometer enumeration  IfcFlowInstrument_Ammeter enumeration  IfcFlowInstrument_Frequencymeter enumeration  IfcFlowInstrument_Powerfactormeter enumeration  IfcFlowInstrument_Phaseanglemeter enumeration  IfcFlowInstrument_Voltmeter_Peak enumeration  IfcFlowInstrument_Voltmeter_Rms enumeration  IfcFlowInstrument_Notdefined enumeration  IfcProtectiveDeviceTrippingUnit_Electronic enumeration  IfcProtectiveDeviceTrippingUnit_Electromagnetic enumeration  IfcProtectiveDeviceTrippingUnit_Residualcurrent enumeration  IfcProtectiveDeviceTrippingUnit_Thermal enumeration  IfcProtectiveDeviceTrippingUnit_Notdefined enumeration  IfcSensor_Conductancesensor enumeration  IfcSensor_Contactsensor enumeration  IfcSensor_Firesensor enumeration  IfcSensor_Flowsensor enumeration  IfcSensor_Gassensor enumeration  IfcSensor_Heatsensor enumeration  IfcSensor_Humiditysensor enumeration  IfcSensor_Ionconcentrationsensor enumeration  IfcSensor_Levelsensor enumeration  IfcSensor_Lightsensor enumeration  IfcSensor_Moisturesensor enumeration  IfcSensor_Movementsensor enumeration  IfcSensor_Phsensor enumeration  IfcSensor_Pressuresensor enumeration  IfcSensor_Radiationsensor enumeration  IfcSensor_Radioactivitysensor enumeration  IfcSensor_Smokesensor enumeration  IfcSensor_Soundsensor enumeration  IfcSensor_Temperaturesensor enumeration  IfcSensor_Windsensor enumeration  IfcSensor_Notdefined enumeration  IfcUnitaryControlElement_Alarmpanel enumeration  IfcUnitaryControlElement_Controlpanel enumeration  IfcUnitaryControlElement_Gasdetectionpanel enumeration  IfcUnitaryControlElement_Indicatorpanel enumeration  IfcUnitaryControlElement_Mimicpanel enumeration  IfcUnitaryControlElement_Humidistat enumeration  IfcUnitaryControlElement_Thermostat enumeration  IfcUnitaryControlElement_Weatherstation enumeration  IfcUnitaryControlElement_Notdefined enumeration  IfcDistributionChamberElement_Formedduct enumeration  IfcDistributionChamberElement_Inspectionchamber enumeration  IfcDistributionChamberElement_Inspectionpit enumeration  IfcDistributionChamberElement_Manhole enumeration  IfcDistributionChamberElement_Meterchamber enumeration  IfcDistributionChamberElement_Sump enumeration  IfcDistributionChamberElement_Trench enumeration  IfcDistributionChamberElement_Valvechamber enumeration  IfcDistributionChamberElement_Notdefined enumeration  IfcAirToAirHeatRecovery_Fixedplatecounterflowexchanger enumeration  IfcAirToAirHeatRecovery_Fixedplatecrossflowexchanger enumeration  IfcAirToAirHeatRecovery_Fixedplateparallelflowexchanger enumeration  IfcAirToAirHeatRecovery_Rotarywheel enumeration  IfcAirToAirHeatRecovery_Runaroundcoilloop enumeration  IfcAirToAirHeatRecovery_Heatpipe enumeration  IfcAirToAirHeatRecovery_Twintowerenthalpyrecoveryloops enumeration  IfcAirToAirHeatRecovery_Thermosiphonsealedtubeheatexchangers enumeration  IfcAirToAirHeatRecovery_Thermosiphoncoiltypeheatexchangers enumeration  IfcAirToAirHeatRecovery_Notdefined enumeration  IfcBoiler_Water enumeration  IfcBoiler_Steam enumeration  IfcBoiler_Notdefined enumeration  IfcBurner_Notdefined enumeration  IfcChiller_Aircooled enumeration  IfcChiller_Watercooled enumeration  IfcChiller_Heatrecovery enumeration  IfcChiller_Notdefined enumeration  IfcCoil_Dxcoolingcoil enumeration  IfcCoil_Watercoolingcoil enumeration  IfcCoil_Steamheatingcoil enumeration  IfcCoil_Waterheatingcoil enumeration  IfcCoil_Electricheatingcoil enumeration  IfcCoil_Gasheatingcoil enumeration  IfcCoil_Notdefined enumeration  IfcCoil_Hydroniccoil enumeration  IfcCondenser_Aircooled enumeration  IfcCondenser_Evaporativecooled enumeration  IfcCondenser_Watercooled enumeration  IfcCondenser_Watercooledbrazedplate enumeration  IfcCondenser_Watercooledshellcoil enumeration  IfcCondenser_Watercooledshelltube enumeration  IfcCondenser_Watercooledtubeintube enumeration  IfcCondenser_Notdefined enumeration  IfcCooledBeam_Active enumeration  IfcCooledBeam_Passive enumeration  IfcCooledBeam_Notdefined enumeration  IfcCoolingTower_Naturaldraft enumeration  IfcCoolingTower_Mechanicalinduceddraft enumeration  IfcCoolingTower_Mechanicalforceddraft enumeration  IfcCoolingTower_Notdefined enumeration  IfcElectricGenerator_Chp enumeration  IfcElectricGenerator_Enginegenerator enumeration  IfcElectricGenerator_Standalone enumeration  IfcElectricGenerator_Notdefined enumeration  IfcElectricMotor_Dc enumeration  IfcElectricMotor_Induction enumeration  IfcElectricMotor_Polyphase enumeration  IfcElectricMotor_Reluctancesynchronous enumeration  IfcElectricMotor_Synchronous enumeration  IfcElectricMotor_Notdefined enumeration  IfcEngine_Externalcombustion enumeration  IfcEngine_Internalcombustion enumeration  IfcEngine_Notdefined enumeration  IfcEvaporativeCooler_Directevaporativerandommediaaircooler enumeration  IfcEvaporativeCooler_Directevaporativerigidmediaaircooler enumeration  IfcEvaporativeCooler_Directevaporativeslingerspackagedaircooler enumeration  IfcEvaporativeCooler_Directevaporativepackagedrotaryaircooler enumeration  IfcEvaporativeCooler_Directevaporativeairwasher enumeration  IfcEvaporativeCooler_Indirectevaporativepackageaircooler enumeration  IfcEvaporativeCooler_Indirectevaporativewetcoil enumeration  IfcEvaporativeCooler_Indirectevaporativecoolingtowerorcoilcooler enumeration  IfcEvaporativeCooler_Indirectdirectcombination enumeration  IfcEvaporativeCooler_Notdefined enumeration  IfcEvaporator_Directexpansion enumeration  IfcEvaporator_Directexpansionshellandtube enumeration  IfcEvaporator_Directexpansiontubeintube enumeration  IfcEvaporator_Directexpansionbrazedplate enumeration  IfcEvaporator_Floodedshellandtube enumeration  IfcEvaporator_Shellandcoil enumeration  IfcEvaporator_Notdefined enumeration  IfcHeatExchanger_Plate enumeration  IfcHeatExchanger_Shellandtube enumeration  IfcHeatExchanger_Notdefined enumeration  IfcHumidifier_Steaminjection enumeration  IfcHumidifier_Adiabaticairwasher enumeration  IfcHumidifier_Adiabaticpan enumeration  IfcHumidifier_Adiabaticwettedelement enumeration  IfcHumidifier_Adiabaticatomizing enumeration  IfcHumidifier_Adiabaticultrasonic enumeration  IfcHumidifier_Adiabaticrigidmedia enumeration  IfcHumidifier_Adiabaticcompressedairnozzle enumeration  IfcHumidifier_Assistedelectric enumeration  IfcHumidifier_Assistednaturalgas enumeration  IfcHumidifier_Assistedpropane enumeration  IfcHumidifier_Assistedbutane enumeration  IfcHumidifier_Assistedsteam enumeration  IfcHumidifier_Notdefined enumeration  IfcMotorConnection_Beltdrive enumeration  IfcMotorConnection_Coupling enumeration  IfcMotorConnection_Directdrive enumeration  IfcMotorConnection_Notdefined enumeration  IfcSolarDevice_Solarcollector enumeration  IfcSolarDevice_Solarpanel enumeration  IfcSolarDevice_Notdefined enumeration  IfcTransformer_Current enumeration  IfcTransformer_Frequency enumeration  IfcTransformer_Inverter enumeration  IfcTransformer_Rectifier enumeration  IfcTransformer_Voltage enumeration  IfcTransformer_Notdefined enumeration  IfcTubeBundle_Finned enumeration  IfcTubeBundle_Notdefined enumeration  IfcUnitaryEquipment_Airhandler enumeration  IfcUnitaryEquipment_Airconditioningunit enumeration  IfcUnitaryEquipment_Dehumidifier enumeration  IfcUnitaryEquipment_Splitsystem enumeration  IfcUnitaryEquipment_Rooftopunit enumeration  IfcUnitaryEquipment_Notdefined enumeration  IfcAirTerminalBox_Constantflow enumeration  IfcAirTerminalBox_Variableflowpressuredependant enumeration  IfcAirTerminalBox_Variableflowpressureindependant enumeration  IfcAirTerminalBox_Notdefined enumeration  IfcDamper_Backdraftdamper enumeration  IfcDamper_Balancingdamper enumeration  IfcDamper_Blastdamper enumeration  IfcDamper_Controldamper enumeration  IfcDamper_Firedamper enumeration  IfcDamper_Firesmokedamper enumeration  IfcDamper_Fumehoodexhaust enumeration  IfcDamper_Gravitydamper enumeration  IfcDamper_Gravityreliefdamper enumeration  IfcDamper_Reliefdamper enumeration  IfcDamper_Smokedamper enumeration  IfcDamper_Notdefined enumeration  IfcElectricDistributionBoard_Consumerunit enumeration  IfcElectricDistributionBoard_Distributionboard enumeration  IfcElectricDistributionBoard_Motorcontrolcentre enumeration  IfcElectricDistributionBoard_Switchboard enumeration  IfcElectricDistributionBoard_Notdefined enumeration  IfcElectricTimeControl_Timeclock enumeration  IfcElectricTimeControl_Timedelay enumeration  IfcElectricTimeControl_Relay enumeration  IfcElectricTimeControl_Notdefined enumeration  IfcFlowMeter_Energymeter enumeration  IfcFlowMeter_Gasmeter enumeration  IfcFlowMeter_Oilmeter enumeration  IfcFlowMeter_Watermeter enumeration  IfcFlowMeter_Notdefined enumeration  IfcProtectiveDevice_Circuitbreaker enumeration  IfcProtectiveDevice_Earthleakagecircuitbreaker enumeration  IfcProtectiveDevice_Earthingswitch enumeration  IfcProtectiveDevice_Fusedisconnector enumeration  IfcProtectiveDevice_Residualcurrentcircuitbreaker enumeration  IfcProtectiveDevice_Residualcurrentswitch enumeration  IfcProtectiveDevice_Varistor enumeration  IfcProtectiveDevice_Notdefined enumeration  IfcSwitchingDevice_Contactor enumeration  IfcSwitchingDevice_Dimmerswitch enumeration  IfcSwitchingDevice_Emergencystop enumeration  IfcSwitchingDevice_Keypad enumeration  IfcSwitchingDevice_Momentaryswitch enumeration  IfcSwitchingDevice_Selectorswitch enumeration  IfcSwitchingDevice_Starter enumeration  IfcSwitchingDevice_Switchdisconnector enumeration  IfcSwitchingDevice_Toggleswitch enumeration  IfcSwitchingDevice_Notdefined enumeration  IfcValve_Airrelease enumeration  IfcValve_Antivacuum enumeration  IfcValve_Changeover enumeration  IfcValve_Check enumeration  IfcValve_Commissioning enumeration  IfcValve_Diverting enumeration  IfcValve_Drawoffcock enumeration  IfcValve_Doublecheck enumeration  IfcValve_Doubleregulating enumeration  IfcValve_Faucet enumeration  IfcValve_Flushing enumeration  IfcValve_Gascock enumeration  IfcValve_Gastap enumeration  IfcValve_Isolating enumeration  IfcValve_Mixing enumeration  IfcValve_Pressurereducing enumeration  IfcValve_Pressurerelief enumeration  IfcValve_Regulating enumeration  IfcValve_Safetycutoff enumeration  IfcValve_Steamtrap enumeration  IfcValve_Stopcock enumeration  IfcValve_Notdefined enumeration  IfcCableCarrierFitting_Bend enumeration  IfcCableCarrierFitting_Cross enumeration  IfcCableCarrierFitting_Reducer enumeration  IfcCableCarrierFitting_Tee enumeration  IfcCableCarrierFitting_Notdefined enumeration  IfcCableFitting_Connector enumeration  IfcCableFitting_Entry enumeration  IfcCableFitting_Exit enumeration  IfcCableFitting_Junction enumeration  IfcCableFitting_Transition enumeration  IfcCableFitting_Notdefined enumeration  IfcDuctFitting_Bend enumeration  IfcDuctFitting_Connector enumeration  IfcDuctFitting_Entry enumeration  IfcDuctFitting_Exit enumeration  IfcDuctFitting_Junction enumeration  IfcDuctFitting_Obstruction enumeration  IfcDuctFitting_Transition enumeration  IfcDuctFitting_Notdefined enumeration  IfcJunctionBox_Data enumeration  IfcJunctionBox_Power enumeration  IfcJunctionBox_Notdefined enumeration  IfcPipeFitting_Bend enumeration  IfcPipeFitting_Connector enumeration  IfcPipeFitting_Entry enumeration  IfcPipeFitting_Exit enumeration  IfcPipeFitting_Junction enumeration  IfcPipeFitting_Obstruction enumeration  IfcPipeFitting_Transition enumeration  IfcPipeFitting_Notdefined enumeration  IfcCompressor_Dynamic enumeration  IfcCompressor_Reciprocating enumeration  IfcCompressor_Rotary enumeration  IfcCompressor_Scroll enumeration  IfcCompressor_Trochoidal enumeration  IfcCompressor_Singlestage enumeration  IfcCompressor_Booster enumeration  IfcCompressor_Opentype enumeration  IfcCompressor_Hermetic enumeration  IfcCompressor_Semihermetic enumeration  IfcCompressor_Weldedshellhermetic enumeration  IfcCompressor_Rollingpiston enumeration  IfcCompressor_Rotaryvane enumeration  IfcCompressor_Singlescrew enumeration  IfcCompressor_Twinscrew enumeration  IfcCompressor_Notdefined enumeration  IfcFan_Centrifugalforwardcurved enumeration  IfcFan_Centrifugalradial enumeration  IfcFan_Centrifugalbackwardinclinedcurved enumeration  IfcFan_Centrifugalairfoil enumeration  IfcFan_Tubeaxial enumeration  IfcFan_Vaneaxial enumeration  IfcFan_Propelloraxial enumeration  IfcFan_Notdefined enumeration  IfcPump_Circulator enumeration  IfcPump_Endsuction enumeration  IfcPump_Splitcase enumeration  IfcPump_Submersiblepump enumeration  IfcPump_Sumppump enumeration  IfcPump_Verticalinline enumeration  IfcPump_Verticalturbine enumeration  IfcPump_Notdefined enumeration  IfcCableCarrierSegment_Cableladdersegment enumeration  IfcCableCarrierSegment_Cabletraysegment enumeration  IfcCableCarrierSegment_Cabletrunkingsegment enumeration  IfcCableCarrierSegment_Conduitsegment enumeration  IfcCableCarrierSegment_Notdefined enumeration  IfcCableSegment_Busbarsegment enumeration  IfcCableSegment_Cablesegment enumeration  IfcCableSegment_Conductorsegment enumeration  IfcCableSegment_Coresegment enumeration  IfcCableSegment_Notdefined enumeration  IfcDuctSegment_Rigidsegment enumeration  IfcDuctSegment_Flexiblesegment enumeration  IfcDuctSegment_Notdefined enumeration  IfcPipeSegment_Culvert enumeration  IfcPipeSegment_Flexiblesegment enumeration  IfcPipeSegment_Rigidsegment enumeration  IfcPipeSegment_Gutter enumeration  IfcPipeSegment_Spool enumeration  IfcPipeSegment_Notdefined enumeration  IfcElectricFlowStorageDevice_Battery enumeration  IfcElectricFlowStorageDevice_Capacitorbank enumeration  IfcElectricFlowStorageDevice_Harmonicfilter enumeration  IfcElectricFlowStorageDevice_Inductorbank enumeration  IfcElectricFlowStorageDevice_Ups enumeration  IfcElectricFlowStorageDevice_Notdefined enumeration  IfcTank_Basin enumeration  IfcTank_Breakpressure enumeration  IfcTank_Expansion enumeration  IfcTank_Feedandexpansion enumeration  IfcTank_Pressurevessel enumeration  IfcTank_Storage enumeration  IfcTank_Vessel enumeration  IfcTank_Notdefined enumeration  IfcAirTerminal_Diffuser enumeration  IfcAirTerminal_Grille enumeration  IfcAirTerminal_Louvre enumeration  IfcAirTerminal_Register enumeration  IfcAirTerminal_Notdefined enumeration  IfcAudioVisualAppliance_Amplifier enumeration  IfcAudioVisualAppliance_Camera enumeration  IfcAudioVisualAppliance_Display enumeration  IfcAudioVisualAppliance_Microphone enumeration  IfcAudioVisualAppliance_Player enumeration  IfcAudioVisualAppliance_Projector enumeration  IfcAudioVisualAppliance_Receiver enumeration  IfcAudioVisualAppliance_Speaker enumeration  IfcAudioVisualAppliance_Switcher enumeration  IfcAudioVisualAppliance_Telephone enumeration  IfcAudioVisualAppliance_Tuner enumeration  IfcAudioVisualAppliance_Notdefined enumeration  IfcCommunicationsAppliance_Antenna enumeration  IfcCommunicationsAppliance_Computer enumeration  IfcCommunicationsAppliance_Fax enumeration  IfcCommunicationsAppliance_Gateway enumeration  IfcCommunicationsAppliance_Modem enumeration  IfcCommunicationsAppliance_Networkappliance enumeration  IfcCommunicationsAppliance_Networkbridge enumeration  IfcCommunicationsAppliance_Networkhub enumeration  IfcCommunicationsAppliance_Printer enumeration  IfcCommunicationsAppliance_Repeater enumeration  IfcCommunicationsAppliance_Router enumeration  IfcCommunicationsAppliance_Scanner enumeration  IfcCommunicationsAppliance_Notdefined enumeration  IfcElectricAppliance_Dishwasher enumeration  IfcElectricAppliance_Electriccooker enumeration  IfcElectricAppliance_Freestandingelectricheater enumeration  IfcElectricAppliance_Freestandingfan enumeration  IfcElectricAppliance_Freestandingwaterheater enumeration  IfcElectricAppliance_Freestandingwatercooler enumeration  IfcElectricAppliance_Freezer enumeration  IfcElectricAppliance_Fridge_Freezer enumeration  IfcElectricAppliance_Handdryer enumeration  IfcElectricAppliance_Kitchenmachine enumeration  IfcElectricAppliance_Microwave enumeration  IfcElectricAppliance_Photocopier enumeration  IfcElectricAppliance_Refrigerator enumeration  IfcElectricAppliance_Tumbledryer enumeration  IfcElectricAppliance_Vendingmachine enumeration  IfcElectricAppliance_Washingmachine enumeration  IfcElectricAppliance_Notdefined enumeration  IfcFireSuppressionTerminal_Breechinginlet enumeration  IfcFireSuppressionTerminal_Firehydrant enumeration  IfcFireSuppressionTerminal_Hosereel enumeration  IfcFireSuppressionTerminal_Sprinkler enumeration  IfcFireSuppressionTerminal_Sprinklerdeflector enumeration  IfcFireSuppressionTerminal_Notdefined enumeration  IfcLamp_Compactfluorescent enumeration  IfcLamp_Fluorescent enumeration  IfcLamp_Halogen enumeration  IfcLamp_Highpressuremercury enumeration  IfcLamp_Highpressuresodium enumeration  IfcLamp_Led enumeration  IfcLamp_Metalhalide enumeration  IfcLamp_Oled enumeration  IfcLamp_Tungstenfilament enumeration  IfcLamp_Notdefined enumeration  IfcLightFixture_Pointsource enumeration  IfcLightFixture_Directionsource enumeration  IfcLightFixture_Securitylighting enumeration  IfcLightFixture_Notdefined enumeration  IfcMedicalDevice_Airstation enumeration  IfcMedicalDevice_Feedairunit enumeration  IfcMedicalDevice_Oxygengenerator enumeration  IfcMedicalDevice_Oxygenplant enumeration  IfcMedicalDevice_Vacuumstation enumeration  IfcMedicalDevice_Notdefined enumeration  IfcOutlet_Audiovisualoutlet enumeration  IfcOutlet_Communicationsoutlet enumeration  IfcOutlet_Poweroutlet enumeration  IfcOutlet_Dataoutlet enumeration  IfcOutlet_Telephoneoutlet enumeration  IfcOutlet_Notdefined enumeration  IfcSanitaryTerminal_Bath enumeration  IfcSanitaryTerminal_Bidet enumeration  IfcSanitaryTerminal_Cistern enumeration  IfcSanitaryTerminal_Shower enumeration  IfcSanitaryTerminal_Sink enumeration  IfcSanitaryTerminal_Sanitaryfountain enumeration  IfcSanitaryTerminal_Toiletpan enumeration  IfcSanitaryTerminal_Urinal enumeration  IfcSanitaryTerminal_Washhandbasin enumeration  IfcSanitaryTerminal_Wcseat enumeration  IfcSanitaryTerminal_Notdefined enumeration  IfcSpaceHeater_Convector enumeration  IfcSpaceHeater_Radiator enumeration  IfcSpaceHeater_Notdefined enumeration  IfcStackTerminal_Birdcage enumeration  IfcStackTerminal_Cowl enumeration  IfcStackTerminal_Rainwaterhopper enumeration  IfcStackTerminal_Notdefined enumeration  IfcWasteTerminal_Floortrap enumeration  IfcWasteTerminal_Floorwaste enumeration  IfcWasteTerminal_Gullysump enumeration  IfcWasteTerminal_Gullytrap enumeration  IfcWasteTerminal_Roofdrain enumeration  IfcWasteTerminal_Wastedisposalunit enumeration  IfcWasteTerminal_Wastetrap enumeration  IfcWasteTerminal_Notdefined enumeration  IfcDuctSilencer_Flatoval enumeration  IfcDuctSilencer_Rectangular enumeration  IfcDuctSilencer_Round enumeration  IfcDuctSilencer_Notdefined enumeration  IfcFilter_Airparticlefilter enumeration  IfcFilter_Compressedairfilter enumeration  IfcFilter_Odorfilter enumeration  IfcFilter_Oilfilter enumeration  IfcFilter_Strainer enumeration  IfcFilter_Waterfilter enumeration  IfcFilter_Notdefined enumeration  IfcInterceptor_Cyclonic enumeration  IfcInterceptor_Grease enumeration  IfcInterceptor_Oil enumeration  IfcInterceptor_Petrol enumeration  IfcInterceptor_Notdefined
annotation	documentation IFC Elementbezeichnung, z.B. ifcDoor

attribute tgTopologyElement/BuildingElement/@ID

type	tgNormalizedString
properties	use  required
annotation	documentation Global ID IFC: GlobalId

attribute tgTopologyElement/BuildingElement/@Name

type	tgNormalizedString60
properties	use  required
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Von Benutzer eingegeben, IFC: Name (255)

attribute tgTopologyElement/BuildingElement/@Material

type

restriction of tgNormalizedString

facets

Kind  Value  Annotation enumeration  Aluminium enumeration  Betonfertigteil enumeration  Betonstein enumeration  Betonwerkstein enumeration  dekorative Mineralwolleplatte enumeration  Farbbeschichtung enumeration  Faserzement enumeration  Fliesen/Platten enumeration  Gips enumeration  Glas enumeration  Glasstein enumeration  Holz enumeration  Holz-Metall enumeration  Holzrahmenbau enumeration  Holzwerkstoff enumeration  Kalksandstein enumeration  Kunststoff enumeration  Mauerwerksfertigteil enumeration  Metall enumeration  Naturstein enumeration  Naturwerkstein enumeration  Ortbeton bewehrt enumeration  Ortbeton unbewehrt enumeration  Porenbeton enumeration  Putz enumeration  Schiefer enumeration  Stahl enumeration  Tapete enumeration  Trockenbau enumeration  Vollholz enumeration  Ziegel

element tgTopologyElement/BuildingElement/Description

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgDescription
properties	minOcc  0 maxOcc  1 content  complex
children	Line
annotation	documentation IFC: Description

element tgTopologyElement/BuildingElement/CatalogReference

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgCatalogRef
properties	minOcc  0 maxOcc  unbounded content  complex
children	TextValue NumValue DateValue
attributes	Name   Type   Use   Default   Fixed   Annotation CatalogAlias   tgNormalizedString20   required         IDRef   tgNormalizedString   required         documentation z.b. DIN277: "1.1" Z-Merkmal: ZR.14.2.102 Z-Artikel: Z.G3.34.5.23.101 Name   tgNormalizedString            documentation z.b. Z-Merkmal: Rahmenreinigungsfläche Fenster Z-Artikel: Drehkippfenster aus Kunststoff Standard SetID   tgNormalizedString            documentation Zum Gruppieren von Katalogreferenzen
annotation	documentation Katalogreferenz

element tgTopologyElement/CatalogReference

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgCatalogRef
properties	minOcc  0 maxOcc  unbounded content  complex
children	TextValue NumValue DateValue
attributes	Name   Type   Use   Default   Fixed   Annotation CatalogAlias   tgNormalizedString20   required         IDRef   tgNormalizedString   required         documentation z.b. DIN277: "1.1" Z-Merkmal: ZR.14.2.102 Z-Artikel: Z.G3.34.5.23.101 Name   tgNormalizedString            documentation z.b. Z-Merkmal: Rahmenreinigungsfläche Fenster Z-Artikel: Drehkippfenster aus Kunststoff Standard SetID   tgNormalizedString            documentation Zum Gruppieren von Katalogreferenzen
annotation	documentation Katalogverweis

element tgTopologyElement/TopologyElement

diagram
namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	tgTopologyElement
properties	minOcc  0 maxOcc  unbounded content  complex
children	Description BuildingElement CatalogReference TopologyElement
attributes	Name   Type   Use   Default   Fixed   Annotation ID   tgNormalizedString   required         documentation Global ID IFC: GlobalId Code   tgNormalizedString20   required         documentation Von Benutzer eingegeben, eindeutig auf Hierarchieebene IFC: Name (255) Name   tgNormalizedString60   required         documentation Von Benutzer eingegeben, nicht zwingend eindeutig auf Hierarchieebene IFC: LongName (255)
identity constraints	Name   Refer   Selector   Field(s)   Annotation unique   UniqueEbeneCode3      TopologyElement   @Code
annotation	documentation untergeordnete Ebene

simpleType tgDate

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	xs:date
properties	base  xs:date
used by	elements  tgGAEBInfo/Date tgCatalogRef/DateValue
annotation	documentation Datum

simpleType tgDecimal

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	xs:decimal
properties	base  xs:decimal
used by	attribute  tgCatalogRef/NumValue/@Value

simpleType tgNormalizedString

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	xs:normalizedString
properties	base  xs:normalizedString
used by	elements  tgGAEBInfo/Certific tgGAEBInfo/DP tgCatalogRef/NumValue/Expression/Line tgDescription/Line tgPrjInfo/PrjID tgCatalogRef/TextValue tgGAEBInfo/VersDate tgGAEBInfo/Version simpleTypes  tgNormalizedString100 tgNormalizedString20 tgNormalizedString60 tgUnit tgUnitCtgy attributes  tgTopologyElement/BuildingElement/@BuildingElementType tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@CatalogType tgSpatialHierarchy/SpatialHierarchyInfo/Topology/@CompositionType tgSpatialHierarchy/SpatialHierarchyInfo/Topology/@Group tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@ID tgTopologyElement/BuildingElement/@ID tgTopologyElement/@ID tgCatalogRef/NumValue/CatalogReference/@IDRef tgCatalogRef/@IDRef tgTopologyElement/BuildingElement/@Material tgCatalogRef/@Name tgCatalogRef/@SetID
annotation	documentation Einzeilige Zeichenkette ohne Längenbegrenzung

simpleType tgNormalizedString100

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	base  tgNormalizedString
used by	element  tgPrjInfo/LblPrj
facets	Kind  Value  Annotation maxLength  100
annotation	documentation Einzeilige Zeichenkette der max. Länge 100

simpleType tgNormalizedString20

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	base  tgNormalizedString
used by	attributes  tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Alias tgCatalogRef/NumValue/CatalogReference/@CatalogAlias tgCatalogRef/NumValue/Expression/@CatalogAlias tgCatalogRef/@CatalogAlias tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Code tgTopologyElement/@Code
facets	Kind  Value  Annotation maxLength  20
annotation	documentation Einzeilige Zeichenkette der max. Länge 20

simpleType tgNormalizedString60

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	base  tgNormalizedString
used by	elements  tgPrjInfo/NamePrj tgGAEBInfo/ProgName tgGAEBInfo/ProgSystem attributes  tgSpatialHierarchy/SpatialHierarchyInfo/CatalogDescription/@Name tgTopologyElement/BuildingElement/@Name tgTopologyElement/@Name
facets	Kind  Value  Annotation maxLength  60
annotation	documentation Einzeilige Zeichenkette der max. Länge 60

simpleType tgTime

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	xs:time
properties	base  xs:time
used by	element  tgGAEBInfo/Time
annotation	documentation Zeit

simpleType tgUnit

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	base  tgNormalizedString
used by	attribute  tgCatalogRef/NumValue/@Unit
facets	Kind  Value  Annotation enumeration  cm2 documentation cm2 enumeration  dm2 documentation dm2 enumeration  ha documentation Hektar enumeration  km2 documentation km2 enumeration  m2 documentation m2 enumeration  mm2 documentation mm2 enumeration  sq ft documentation square feet enumeration  sq in documentation square inches enumeration  sq mi documentation square miles enumeration  sq ya documentation square yards enumeration  Btu documentation British thermal unit enumeration  J documentation Joule enumeration  kgm2/s2 documentation kgm2/s2 enumeration  kJ documentation kJoule enumeration  kWh documentation Kilowattstunde enumeration  Nm documentation Newton * Meter enumeration  Ws documentation Watt * Sekunde enumeration  cm documentation cm enumeration  dm documentation Dezimeter enumeration  ft documentation foot enumeration  in documentation inch enumeration  km documentation km enumeration  m documentation m enumeration  mile documentation Meile enumeration  mm documentation mm enumeration  sm documentation Seemeile enumeration  yd documentation yard enumeration  Zoll documentation Zoll enumeration  g documentation g enumeration  kg documentation kg enumeration  t documentation t enumeration  Dtzd documentation Dutzend enumeration  St documentation Stück enumeration  C documentation Coulomb enumeration  J/s documentation Joule/Sek. enumeration  Nm/s documentation Newton * Meter/Sek. enumeration  PS documentation PS enumeration  VA documentation Volt * Ampere enumeration  W documentation Watt enumeration  kW documentation Kilowatt enumeration  kgm2/s3 documentation Leistung enumeration  a documentation a enumeration  d documentation d enumeration  h documentation h enumeration  Mt documentation Monat enumeration  min documentation min enumeration  s documentation s enumeration  Wo documentation Woche enumeration  cm3 documentation cm3 enumeration  l documentation Liter enumeration  m3 documentation m3 enumeration  mm3 documentation mm3 enumeration  CENT documentation CENT enumeration  EUR documentation Euro enumeration  oE documentation ohne Einheit enumeration  psch documentation pauschal

simpleType tgUnitCtgy

namespace	http://www.gaeb.de/GAEB_DA_XML/DA61/3.3
type	restriction of tgNormalizedString
properties	base  tgNormalizedString
used by	attribute  tgCatalogRef/NumValue/@UnitCtgy
facets	Kind  Value  Annotation enumeration  A documentation Flächen enumeration  E documentation Arbeit enumeration  L documentation Längen enumeration  M documentation Massen enumeration  Mng documentation Mengen enumeration  P documentation Leistung enumeration  T documentation Zeiten enumeration  V documentation Volumen enumeration  W documentation Währung enumeration  oE documentation ohne Einheit

XML Schema documentation generated by XMLSpy Schema Editor http://www.altova.com/xmlspy
